主要技術參數：
SCS5080JGKQL6型高空作業車主要技術參數 | ||||
類別 | 項目 | 單位 | 數據 | |
尺寸參數 | 總長 | mm | 7980 | |
總寬 | mm | 2150 | ||
總高 | mm | 3200 | ||
質量參數 | 乘坐人數（含駕駛員） | 人 | 3 | |
總質量 | kg | 7650 | ||
主要性能參數 | 工作平臺額定載荷 | kg | 200 | |
最大作業高度 | m | 23 | ||
最大作業高度時作業幅度 | m | 3.6 | ||
最大作業幅度 | m | 14.8 | ||
最大作業幅度時作業高度 | m | 5.36 | ||
支腿跨距 | 橫向 | mm | 4900 | |
縱向 | mm | 5190 | ||
臂架變幅時間 | s | 100 | ||
臂架回轉速度 | s/r | 75 | ||
支腿收放時間 | s | 40 | ||
行駛參數 | 前懸 | mm | 1155 | |
后懸 | mm | 2060 | ||
后伸 | mm | 1050/1600 | ||
軸距 | mm | 3815 | ||
最高行駛速度 | Km/h | 105 | ||
最小離地間隙 | mm | 195 | ||
接近角 | . | 23 | ||
離去角 | . | 12 | ||
配置說明
部件名稱 | 簡要說明 |
底盤 | 五十鈴QL1080BUKAY |
發動機 | 五十鈴柴油發動機，最大功率88KW，國六排放 |
駕駛室 | 單排座，可乘坐3人，駕駛室配置空調，方向助力 |
圍板及走臺板 | 不銹鋼圍欄及防滑走臺板 |
取力系統 | 氣動操作 |
工作平臺 | 1500x700x1150 |

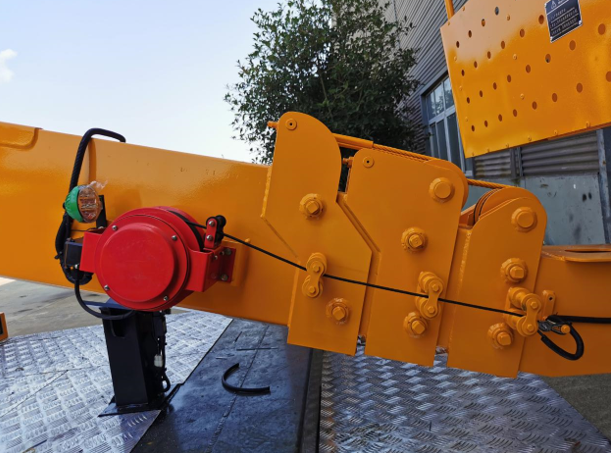

臂架形式 | 四節五邊型工作臂，同步伸縮 |
回轉裝置 | 360度連續回轉 |
支腿 | 前V后H型，單獨可調 |
操作 | 工作平臺和地面遙控器電氣操作 |
控制系統 | 負載比例系統，實現雙動作同步，實現無級調速 |
調平系統 | 液壓自動調平 |
基本功能及配置
SCS5080JGKJQL6型高空作業車基本功能安全配置：作業車可以實現平臺載荷200KG，最大作業高度23米，最大作業幅度14.8米。 | |
名稱 | 簡要說明 |
上下車自動互鎖裝置 | 用于上下車互鎖，防止誤操作發生危險 |
水平檢測功能 | 實時檢測整車是否水平 |
應急電動應急泵 | 當發動機及主泵發生故障時，可將工作人員送回到地面 |
緊急停止裝置 | 用于緊急停止操作 |
夜間安全警示裝置 | 在車輛上有工程頻閃燈，照明燈 |
發動機點火熄火 | 在地面和平臺處可對發動機進行點火，熄火控制 |
實時通訊 | 在平臺和地面配有無線對講 |
主要性能特點

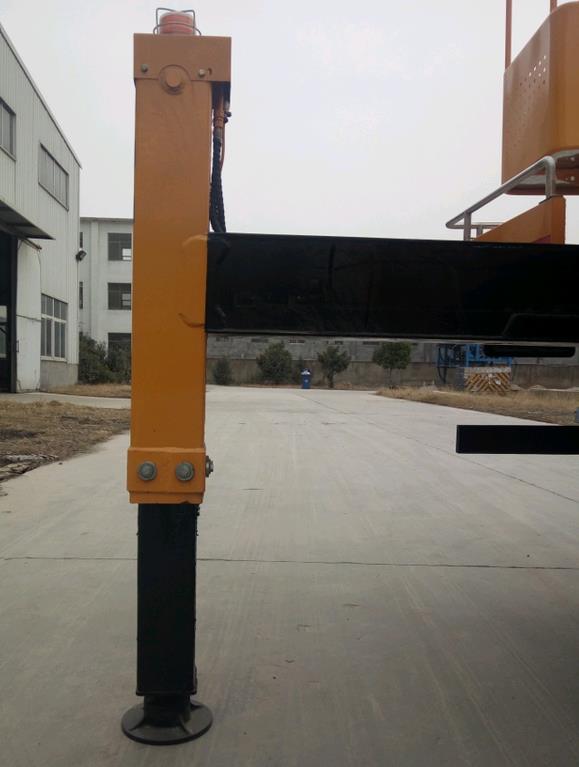

前V后H型支腿，全封閉，穩定性好，可同時或單獨操作，適應多種工況。

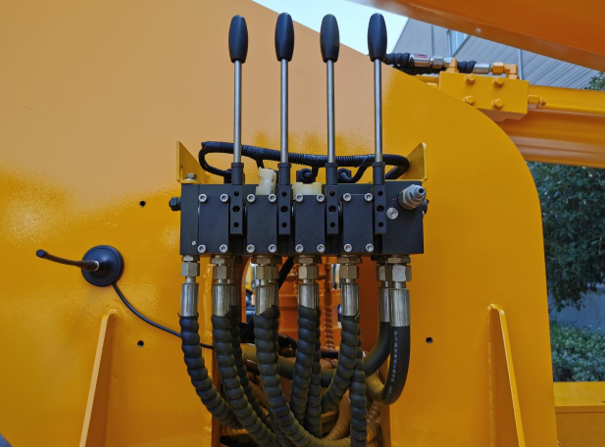

主要配套液壓、電器件：負載敏感比例閥、平衡閥、控制器等均為進口件。
底盤采用五十鈴KV100國六底盤，配有空調，方向采用液壓助力。

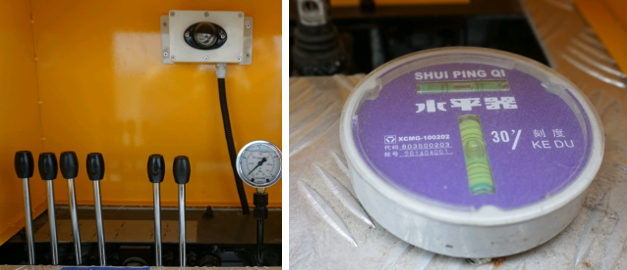

下車支腿操作箱配備照明燈，方便晚上工作，配置整車水平儀，保證車輛水平，確保安全。
吊籃左右回轉采用電機驅動形式，可720度連續旋轉，工作靈活方便，安全可靠
。

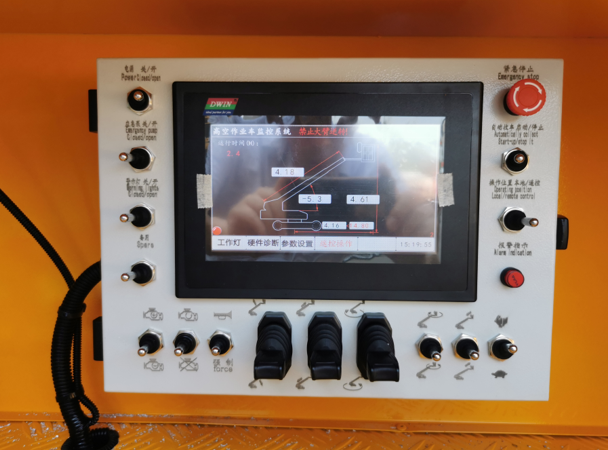

電腦控制，自動限幅，危險工作報警，安全性能卓越。下車有顯示器，實時顯示整車作業工況。
