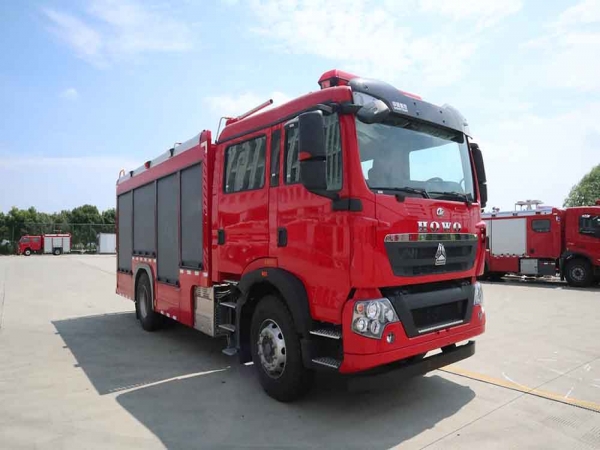

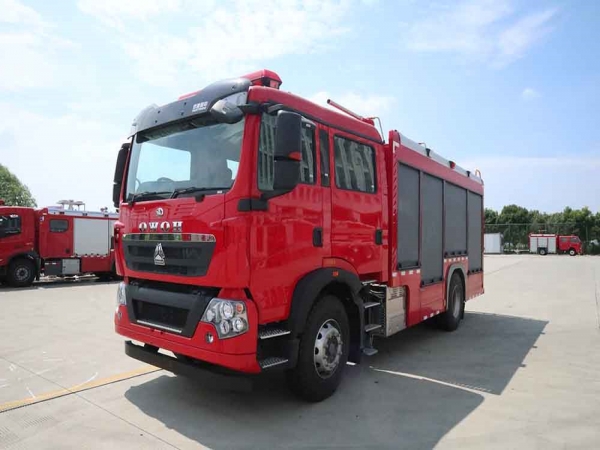

一、整車要求 豪沃單橋干粉消防車采用中國重汽集團濟南卡車股份有限公司生產的豪沃型載重 汽車二類底盤，駕駛室可翻轉，便于發動機維修。上裝包括器材箱和干粉罐等，整車裝載干粉 4000L。干粉罐體材質為 Q345R。裝備2個 PF5～40干粉炮。該車具有功率大.車速高、操作方便等特點；可廣泛用于大中城市消防隊、石油化工、廠礦企業、港口和碼頭等場所，可撲救大型油類、電類火災和一般物質火災，是理想的中型消防設備。

二、整車主要參數 外廓尺寸：8770x2520x3750mm

最大總質量：17650kg

干粉量：2000L*2

最高車速：100km/h

干粉炮噴射率：40kg/s

干粉炮射程：≥35m

接近角/離去角：19°/ 9°

三、底盤主要參數

型 號： ZZ5207TXFV471GF5 國Ⅵ消防車底盤

驅動型式：4×2

軸 距：4700mm

最高車速：101km/h

發動機型號：MC07H.35-60

額定功率：257KW

凈 功 率：254KW

排 量：7360ml

總 質 量：20100kg

四、駕乘室

結 構：平頭、四開門雙排駕駛室，后排座位4 具空氣呼吸器支架。 座位設置：前排 2 人(含駕駛員)+后排 4 人。 設 備：除原車設備外，加裝有 100W 警報器、警燈控制盒、取力器控制開關。

五、干粉系統

? 干粉罐：

材質: Q345R、Q345B

滅火劑干粉裝載量(m3):2*2

設計壓力(MPa):1.7

工作壓力(MPa):1.4

安全閥爆破壓力(MPa)：1.5

? 氮氣鋼瓶：

材質: 符合國家標準

容積(L): 70

壓力(MPa):15

數量(只): 12

? 干粉炮：

型號：PF5～40

工作壓力(MPa): 0.5-1.5

噴射率(kg/s)： 40kg/s

射程(m) ≥35

數量(只): 2

? 干粉槍：

數量(只):2

噴射率＞2.5 (kg/s)

射程(m) ＞12

? 干粉卷盤：

膠管長(m) 30

數量(只): 2

? 控制方式： 罐進氣及粉槍出粉為氣動閥門控制，其他閥門標配為手動，

六、器材箱

材 結 質：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

結構：全鋼框架焊接結構，前部器材箱左右各四扇鋁合金卷簾門，尾部一扇鋁合 金卷簾門，下設防滑翻轉踏板。

器材布置原則

? 按戰斗編成和戰斗展開設計器材集成；

? 按人體工程學原理設計各種器材托架；

? 按使用邏輯關系和使用頻率放置器材；

? 站在地面或踏板上 2 個動作內取用任何器材。

七、翻轉踏板

材  質: 優質 Q235 鋼材；蒙皮為鋁合金板（陽極氧化處理）。

結  構：采用鉸鏈和門止口雙重鎖定，安全可靠。

八、電器系統

※ 駕駛室頂部配備 1.6 米長排豪華紅紅 LED 警燈。

※ 整車后頂部安裝 50W LED 消防探照燈 1 個，360 度遙控轉動。

※ 車輛尾部安裝可折疊式爬梯。

※ 車輛兩側上方各配有 3 只紅爆閃燈及 2 只側照明燈，下方安裝安全標志燈和側 回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，駕駛室、器材 箱、泵房內均裝有照明燈，并符合 GB4785 規定。

※ 警報器功率為 100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制 器件安裝在駕駛室內。

※ 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：壓力 表；電源總開關及器材箱燈開關等
