【整車技術參數】 | |||

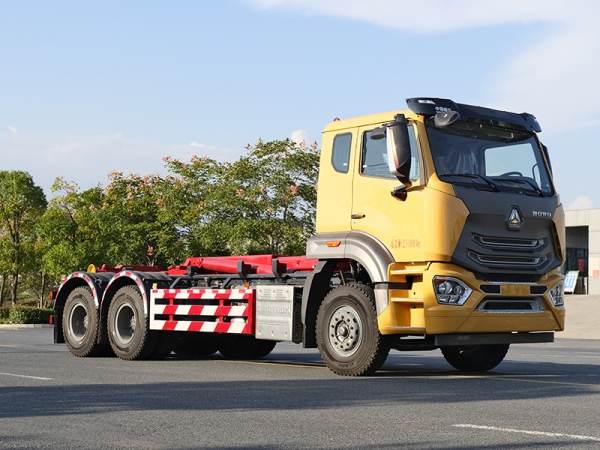

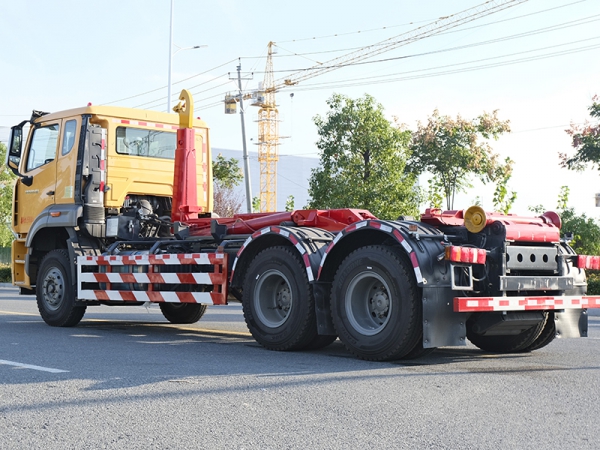

產品名稱 | 重汽浩瀚后雙橋18方勾臂垃圾車 | ||
總質量(kg) | 25000 | 罐體容積(m3) | |
額定質量(kg) | 13470,13405,13290,13225,13170,13105 | 外形尺寸(mm) | 8330,8480,8520X2530,2550X3090,3150,3220,3550 |
整備質量(kg) | 11400,11580,11700 | 貨廂尺寸(mm) | XX |
額定載客(人) | 準拖掛車總質量(kg) | ||
駕駛室準乘人數(人) | 2,3 | 鞍座載質量(kg) | |
接近角/離去角(°) | 17/22,17/24,17/27 | 前懸/后懸(mm) | 1550/1105,1550/1255,1550/1080,1550/1230,1550/1020,1550/995 |
軸荷(kg) | 7000/18000(二軸組) | 車速(km/h) | 89,102 |
備注 | 備注：1.ABS型號:446 004 6300或EBS3;ABS生產企業:威伯科汽車系統有限公司;2. 隨底盤選裝高位保險杠,選裝保險杠外觀,選裝踏步,選裝晝間行駛燈,選裝油浴式空濾器,選裝消聲器,選裝前面罩,選裝側翼子板和踏步配色,選裝直接供電方式ETC車載裝置,選裝限速裝置,限速裝置限速(km/h):89,僅用WP10H400E62,WP9H350E62,MC07.29-60,MC07.27-60,MC07H.33-60,WP8.350E61,MC07.31-60,MC07H.35-60發動機;3.側、后防護材料為Q235,側防護螺栓連接,后防護焊接連接,截面尺寸120×60mm,下邊緣離地高500mm;4.發動機/油耗值(L/100km)對應關系為:WP10H400E62/31.64,WP9H350E62/31.32,MC07.29-60/32.28,MC07.27-60/32.28,MC07H.33-60/31.57,WP8.350E61/32.17,MC07.31-60/32.28,MC07H.35-60/31.57;5.該車通過勾臂裝置及液壓系統,實現對垃圾的裝載及卸料作業功能;6.該車安裝具有衛星定位功能的行駛記錄儀;7.整車外形長/軸距/前懸/后懸對應關系(mm):8330/4325+1350/1550/1105,8480/4325+1350/1550/1255,8330/4300+1400/1550/1080,8480/4300+1400/1550/1230,8520/4600+1350/1550/1020,8520/4575+1400/1550/995. | ||
【底盤技術參數】 | |||
底盤型號 | ZZ1257V464JF1 | 底盤名稱 | 載貨汽車底盤 |
名稱 | 豪沃牌 | 生產企業 | 重汽集團濟寧商用車有限公司 |
軸數 | 3 | 輪胎數 | 10 |
軸距(mm) | 4325+1350,4300+1400,4600+1350,4575+1400 | ||
輪胎規格 | 11.00R20 18PR,12.00R20 16PR,12R22.5 18PR,295/80R22.5 18PR,315/80R22.5 18PR/315/80R22.5 16PR | ||
鋼板彈簧片數 | 3/-,3/-/-,3/1+-/1+-,3/2+-/2+-,3/4,3/5,3/12,4/-,4/-/-,4/1+-/1+-,4/2+-/2+-,4/5,4/12,9/-,9/-/-,9/12,10/ | 前輪距(mm) | 1996,2022,2041 |
燃料種類 | 柴油 | 后輪距(mm) | 1830/1830,1860/1860 |
排放依據標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 |
WP10H400E62 | 濰柴動力股份有限公司 | 9500 | 294(kw)/399.84(ps) |
WP9H350E62 | 濰柴動力股份有限公司 | 8800 | 257(kw)/349.52(ps) |
MC07.29-60 | 重型汽車集團有限公司 | 6870 | 213(kw)/289.68(ps) |
MC07.27-60 | 重型汽車集團有限公司 | 6870 | 202(kw)/274.72(ps) |
MC07H.33-60 | 重型汽車集團有限公司 | 7360 | 240(kw)/326.4(ps) |
WP8.350E61 | 濰柴動力股份有限公司 | 7800 | 257(kw)/349.52(ps) |
MC07.31-60 | 重型汽車集團有限公司 | 6870 | 228(kw)/310.08(ps) |
◇底盤配置：底盤采用 MC07.31-60 曼機 310 馬力發動機，豪沃 9 檔帶取力器，豪沃
H77-2300mm 四點懸浮，軸距 4600+1350mm,采用 11.00R20 鋼絲胎、氣囊
座椅、雙層車架、前后多片簧、300L 油箱、空調、中控鎖、電動門窗、遙控鑰
匙、ABS、重汽智能通 D 版
重汽浩瀚勾臂式垃圾車上裝系我公司采用國內外技術傾力打造，車廂可卸式垃圾車相關配置說明：
1.操控：遙控+手動，快捷方便，獨有技術；
2.油缸：我司特殊設計，國內知名工廠生產，全部采用進口密封件，性能穩定，質量可靠； 主油缸獨有內置雙向卸荷閥，行程末端有效降低系統壓力，保護整個液壓系統經久耐用；
3.互鎖保護：各動作關聯互鎖保護，防止誤操作引起液壓或機械故障，消除安全隱患；
4.結構件系高強鋼制造，承載力強，不易變形。
勾臂式垃圾車液壓系統：本車主要液壓元件，均采用國際知名品牌意大利VPS公司生產的多路換向閥，保證了投入作業的液壓部件可靠換向，確保作業油缸停留在任意位置；意大利HC公司出品的平衡閥，能夠確保兩主臂油缸同步運動,壓力恒定，油缸動作平穩；美國PARKER公司出品的高壓管路接頭，承壓高，密封性能好，為高壓管路連接系統的產品。
鉤臂垃圾車又稱為車廂可卸式垃圾車，主要用于市政環衛、物業管理等各種場所收集、運載各種垃圾，垃圾廂與底盤可徹底分離，具有結構合理，操作簡便、穩定、使用效率高、密封性能好、傾倒方便等優點，能實現一臺車與多個垃圾廂聯合作業，循環運輸，充分提高車輛的運輸能力。實現一車配帶多箱循環轉運，高效、節能、節約成本。
